Пресс гидравлический двухстороннего действия с усилием 100 тонн

 Пресс гидравлический двухстороннего действия с усилием 100 тонн с комплектом матриц предназначен для выполнение электромонтажных работ по опрессовки неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Применяется при строительстве и ремонте линий электропередачи и открытых распределительных устройств высокого напряжения. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру линейной арматуры для ЛЭП.

Описание электромонтажного пресса

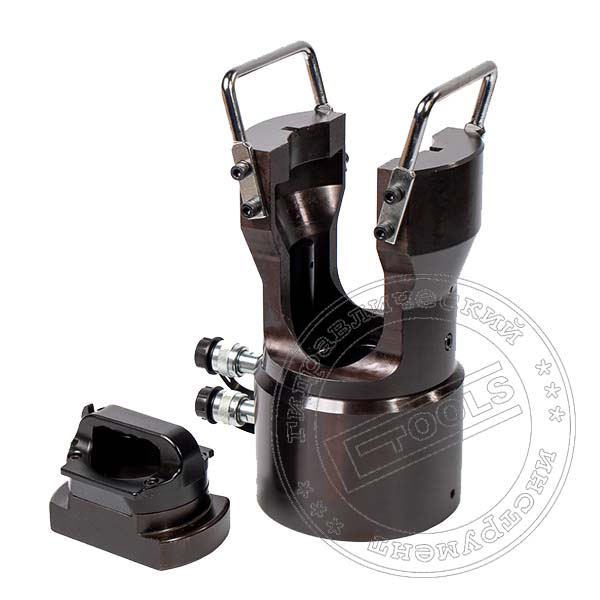

Пресс гидравлический двухстороннего действия с усилием 100 тонн выполнен моноблоком с U-образной рабочей головки. Запирается рабочая головка поворотной крышкой. Силовой гидравлический цилиндр усилием 100 тонн двухстороннего действия с гидровозвратом. Гидравлический возврат силового цилиндра гидравлического пресса, обеспечивает :

• гарантированный быстрый возврат в исходное положение штока силового цилиндра (нижней подвижной полуматрицы)
• работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке.

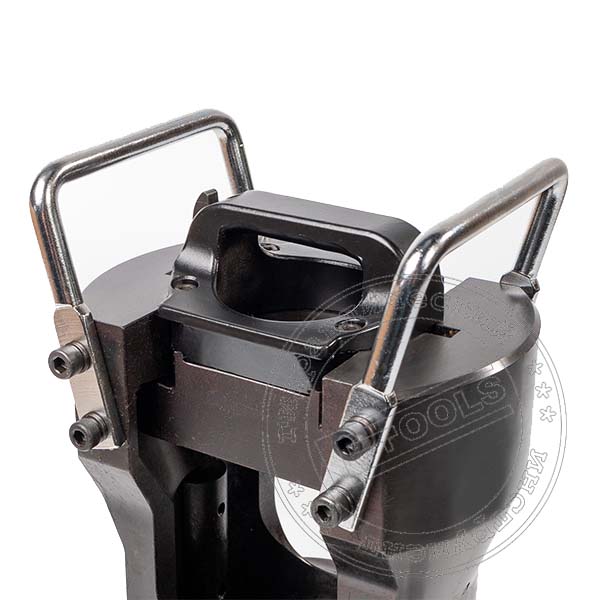

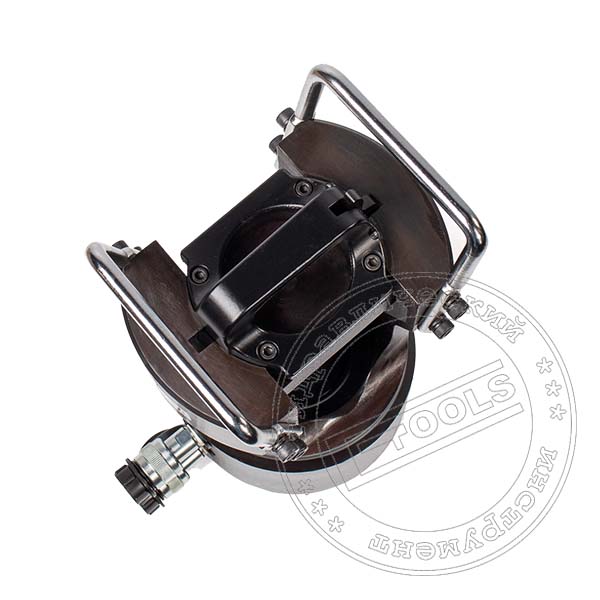

Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота с предварительным излечением поворотной крышки-затвора.  Поворотная крышка-затвор обеспечивает удобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки. Обеспечивает разблокировку аппаратного зажима в любой в момент процесса опрессовки. Верхняя полуматрица в процессе работы упирается в поворотную крышку. Нижняя подвижная полуматрица, в процессе работы перемещается штоком рабочего гидроцилиндра усилием 100 тонн.

Процесс опрессовки происходит при подаче гидравлической жидкости под давления 700 атм в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю полуматрицу, перемещая ее по направляющим вверх, до смыкания с верхней полуматрицей. Момент смыкания двух половинок полуматриц определяет успешное окончание цикла опрессовки аппаратного зажима.

Подача гидравлической жидкости под давления в надпоршневую полость силового цилиндра пресса обеспечивает обратный хода поршня, шток силового гидроцилиндра возвращается в исходное положение для выполнения следующего цикла опрессовки. Может работать совместно с гидравлической станцией с электроприводом или ручным насосом двухстороннего действия .

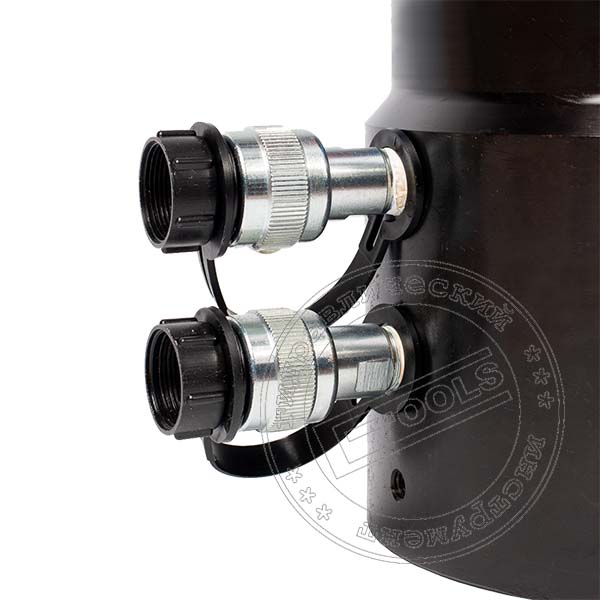

Подключение пресса гидравлического двухстороннего действия с усилием 100 тонн к внешнему насосу производится через два быстроразъемных соединений (БРС), полумуфты которого позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления необходимой длины к гидравлической системе пресса.

В качестве источника питания пресса гидравлического двухстороннего действия необходим двухканальный внешний насос с трёхпозиционным распределителем и рабочим давлением 700 атм, соответствующего объема:

• ручной гидравлический насос НГР-7030-1
• гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
• гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением

Конструктивные особенности пресса двухстороннего действия с усилием 100 тонн

• работа в любом пространственном положение, гидравлический возврат
• поворотная крышка, разблокировка матриц в любом положение
• жесткая фиксация матриц, с защитой от проворота
• широкая номеклатура сменные матрицы

Поставляется электромонтажный пресс гидравлический двухстороннего действия с усилием 100 тонн  с набором сменных матриц необходимых типоразмеров. Матрицы к прессу подбираются на основание справочной информации по линейной арматуры с учетом опрессовываемого материала. В разделе техническая информация представлены основные характеристики и справочная информация по арматуре ЛЭП для подбора матриц необходимого типаразмера.

Пресс гидравлический двухстороннего действия 100 тонн позволяет проводить опрессовку стальных строп алюминиевыми втулками.

Если возникнут вопросы при подборе матриц и работе гидравлического пресса гидравлического двухстороннего действия, обращайтесь. Всегда рады оказать консультационную и техническую помочь!
