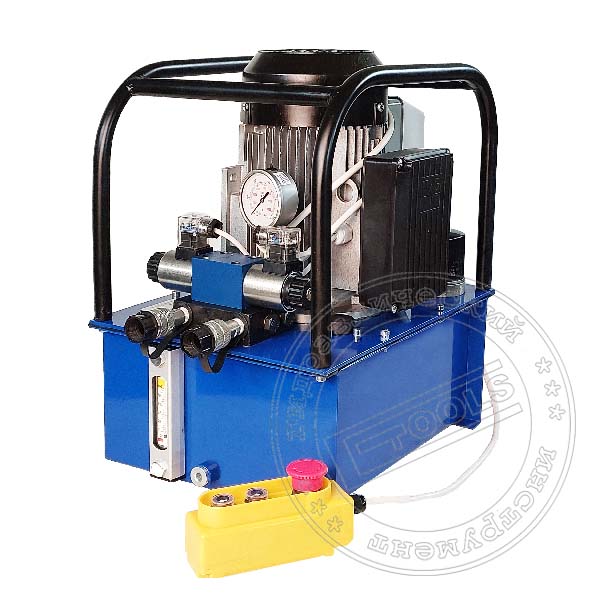

Гидравлическая маслостанция (насосная станция)

Гидравлическая маслостанция (насосная станция)

является оборудование используемым в качестве внешнего источниками давления (до 1000 атм) в гидравлических системах двухстороннего и одностороннего действия.

Особенность модели гидравлической маслостанция (насосная станция) с трехпозиционным распределителем заключается в одновременном физическом подключение одного исполнительного модуля с силовым цилиндром двухстороннего действия (гидрвозвратного действия) или двух исполнительных модулей с цилиндрами одностороннего действия (гидроцилиндров с пружинным возвратом). Переключение между двумя модулями с пружинным возвратом производится двухканальным трех позиционным ручным распределителем.

Подача \ сброс давления гидравлического потока, а так же управление выбором канала производится ручным трехпозиционным распределителем с разгруженной нейтралью. В стандартной комплектации модель насосных станций оснащаются манометром в виброустойчивом исполнении до 1000 атм.

Описание гидравлической насосной станции

Модель Гидравлической маслостанции преобразует энергию электродвигателя в кинетическую энергию рабочей жидкости. Двигатель через муфту приводит в действие насос, передавая вращающий момент на вал гидравлического насоса плунжерного типа. Работа плунжерного насоса основана на поступательном движение плунжеров с последующей подачей гидравлической жидкости через систему нагнетательных клапанов в систему управления. Забор рабочей жидкости осуществляется гидронасосом через систему всасывающих клапанов из маслобака по трубопроводу и подается к блоку управляющей и распределительной гидроаппаратуры. Системой управления в данной модели гидравлической насосной станции является ручной двух канальный трехпозиционный распределитель обеспечивающий необходимую логику работы исполнительных модулей. Поток подается с заданной необходимой скоростью в конкретный канал гидравлической системы исполнительного механизма. Давление в гидравлической системе станции и связанной магистральной системой исполнительных модулей задается регулируемым клапаном ограничения давления на самой насосной станции в виде отдельного компонента или встроенного в систему управления потоком.

Гидравлические цилиндры исполнительных модулей преобразующих силу высокого давления гидравлической жидкости в механическую с заданным усилием, выполняя полезную работу.

Выбор необходимого канала обеспечивается двух канальным трех позиционным ручным распределителем размещенного на верхней крышки станции.

Данная компоновка позволяет оперативно :

• управлять направление движением силового штока при подключение исполнительных модулей с цилиндрами двухстороннего действия
• переключатся между двумя различными исполнительными модулями с пружинным возвратом без необходимости физического пере подключения рукавов высокого давления.

Конструктивные особенности гидравлической маслостанции с электроприводом

• Одновременное подключение двух исполнительных модулей с пружинным возвратом — оптимальное применение при подключения модулей из комплекта оборудования для обработки токоведущих шин
• двух канальный трех позиционный ручной распределитель — оперативное переключение между режимами модулей с гидравлическим возвратом выдвижение штока / возврат в исходное положение силового штока.
• Управляемый предохранительный клапан отрегулированный на давление 700 атм — оперативная подстройка необходимого рабочего давления.
• манометр в виброустойчивом исполнение (гашение колебания указателя давления)
• компактность и малый вес позволяет использовать непосредственно на объекте в полевых условиях с вариантом запитки от генератора

Опционально гидравлическая насосная станция комплектуется:

• двигателями внутренне сгорания для проведения гидравлической опрессовки (испытания гидравлической системы) в условиях полевых работ или на начальном этапе строительства когда отсутствует доступ к энергетическим носителям
• двухступенчатыми гидравлическими насосами обеспечивающие различные скорости подачи и давления рабочей жидкости, согласно технического задания заказчика
• системой подогрева рабочей жидкости для выполнения полевых работ в зимнее время
• система охлаждения рабочей жидкости, обеспечивающей стабильность необходимых параметров гидравлической жидкости как при интенсивных / длительных циклах работы опрессовочной станции так и при высоких температурах окружающей среды
• баками объемами от 10 до 100 л
• ресивером (буферной емкостью)
• дополнительной запорной высоко атмосферной арматурой
• приборами для температуры рабочей жидкости
