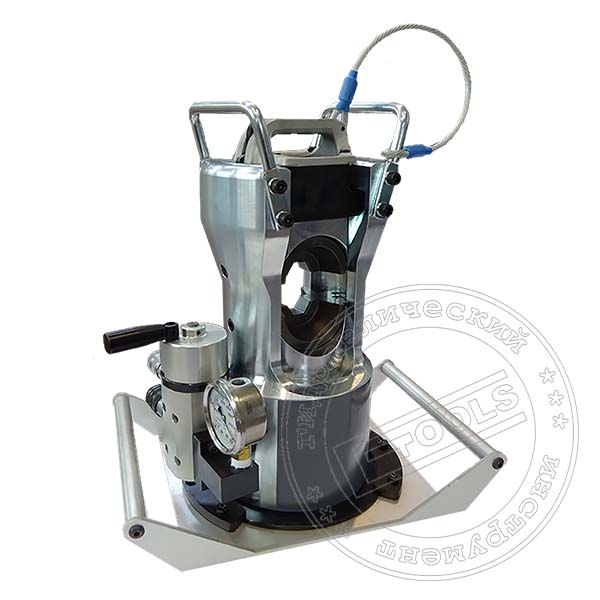

Изображение - Пресс F39.100.1 гидравлический электромонтажный
Пресс F39.100.1 гидравлический электромонтажный
Вес, кг: 51
Подробнее...
Цена на Сайте не является окончательной офертой в связи с постоянным изменением экономических составляющих в данных условиях.
Технические характеристики, описание, комплект поставки и страна производства ни при каких обстоятельствах не является исчерпывающей.
Представленная информация на сайте носит исключительно ознакомительный характер, может быть изменена производителем без предварительного уведомления, подробная информация предоставляется непосредственно по телефонам компании.
Администрация сайта ни в коем случае не несет ответственности перед какими-либо лицами за ущерб или убытки, понесенные ими в результате использования информации, содержащейся на данном Сайте
| Максимальное усилие, тс: | 100 |
| Рабочий ход поршня, мм: | 35 |
| Рабочее давление, МПа: | 70 |
| Возврат поршня | гидравлический |
| Масса пресса, кг: | 51 |
| Габариты, мм: | 500 x 230 x 400 |
Максимальный размер матриц для опрессовки
| Круглая по алюминию, мм | А-65 |
| Круглая по стали, мм | С-27 |
| Шестигранной по алюминию, мм | МШ-64-А |
| Шестигранной по стали, мм | МШ-27-С |
Модульный гидравлический пресс F39.100.1 с комплектом матриц предназначен для опрессовки неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Применяется при строительстве и ремонте линий электропередачи и открытых распределительных устройств высокого напряжения. Перечень поставляемых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру линейной арматуры для ЛЭП.
Описание электромонтажного пресса
Конструктивно модель пресс F39.100.1 состоит из U-образной рабочей головки с поворотной крышкой и гидроцилиндра двухстороннего действия. Гидравлический возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора непосредственно на месте выполнения электромонтажных работ по опрессовке. Сменные матрицы устанавливаются в матрицедержатели рабочей головки с жесткой фиксацией. Матрицедержатель обеспечивает возможность быстрой установки и смену набора комплектов матриц конкретного типа. Ускоренная замена возможна за счет применения револьверной системы при установке и фиксации с защитой от проворота полуматриц. Съемная верхняя поворотная крышка обеспечивает удобство помещения прессуемых аппаратных зажимов или гильз в зону опрессовки с возможностью разблокировку аппаратного зажима из любого положения в момент опрессовки. Верхняя часть матрицедержателя процессе работы упирается в поворотную крышку. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в полость прямого хода гидроцилиндра, поршень гидроцилиндра толкает нижнюю часть матрицедержателя с матрицей, перемещая ее в вверх, до смыкания с верхней полуматрицей комплекта, производя опрессовку изделие. При подаче давления в полость обратного хода гидроцилиндра, поршень силового гидроцилиндра опускается вниз. Может работать совместно с гидравлической станцией или насосом двухстороннего действия. Трехпозиционный гидрораспределитель пресса к внешнему насосу стыкуется через два быстроразъемных соединений (БРС), обеспечивающих быстрое и без потерь масла подключение или отсоединение рукавов высокого давления.
В качестве источника питания пресса F39.100.1 необходим внешний насос двухстороннего действия с рабочим давлением 700 атм:
- ручной гидравлический насос НГР-7030-1
- гидравлическая насосная станция ГНС-08Р2Э5 с ручным управлением
- гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением
Конструктивные особенности пресса для электромонтажных работ
- работа в любом пространственном положение, гидравлический возврат
- поворотная крышка, разблокировка матриц в любом положение
- револьверная система установки и фиксации матриц
- жесткая фиксация матриц, с защитой от проворота
- широкая номенклатура сменные матрицы
Внимание!!!
Поставляется электромонтажный пресса F39.100.1 с набором сменных матриц необходимых типоразмеров. Матрицы к прессу подбираются на основание справочной информации по линейной арматуры с учетом прессуемого материала. В разделе техническая информация представлены основные характеристики и справочная информация по арматуре ЛЭП для подбора матриц необходимого типоразмера.
Гидравлический пресса F39.100.1 OMAC позволяет проводить опрессовку стальных строп алюминиевыми втулками.
Если возникнут вопросы при подборе матриц и работе гидравлического пресса пресса F39.100.1 обращайтесь. Всегда рады оказать консультационную и техническую помочь!
Перечень поставляемых электромонтажных прессов серии F39 производства OMAC:
| Модель | Усилие, кН | Мак. рабочее давление, атм | Ход штока, мм | Масса, кг | Габариты L x D х H, (мм) |
| F39.70.1 | 700 | 700 | 32 | 47 | 500 х 210 х 400 |
| F39.100.1 | 1000 | 700 | 35 | 49 | 500 х 230 х 400 |
| F39.120.1 | 1200 | 700 | 40 | 51 | 600 х 260 х 450 |
| F39.180.1 | 1800 | 700 | 40 | 140 | 600 х 450 х 700 |
Видео обзор: Гидравлического пресса F39.100.1 OMAC
