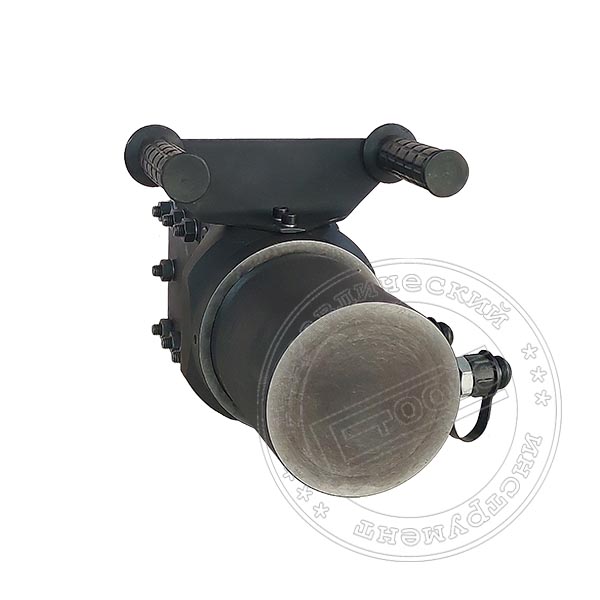

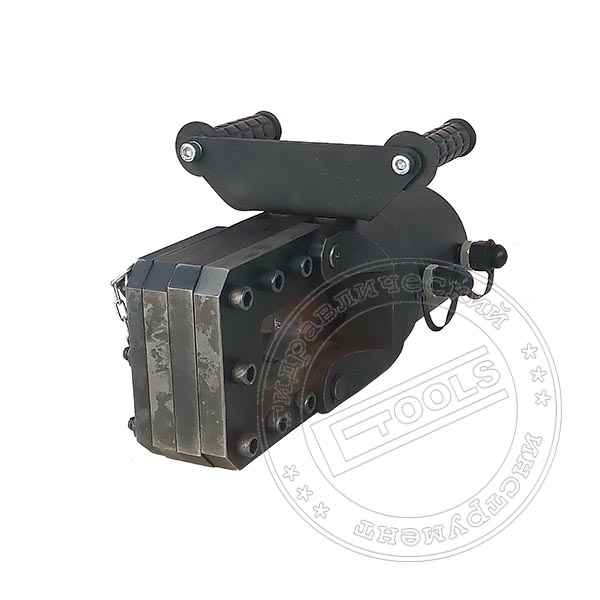

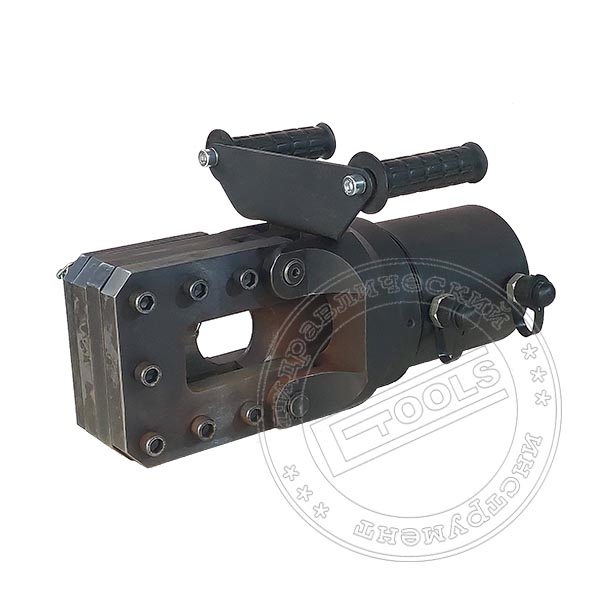

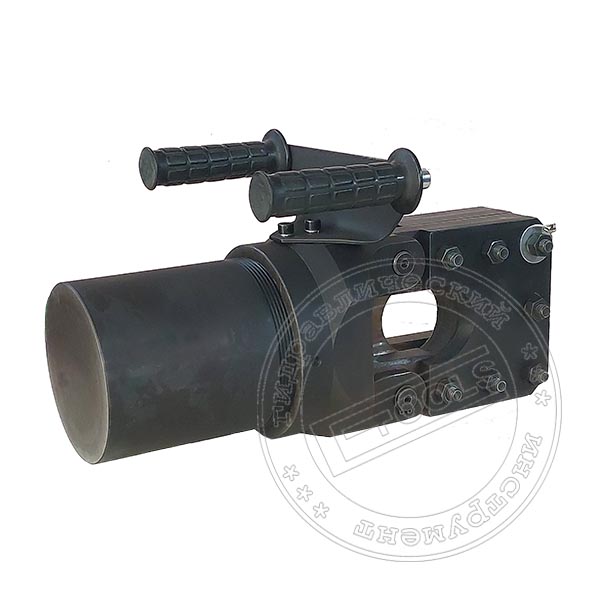

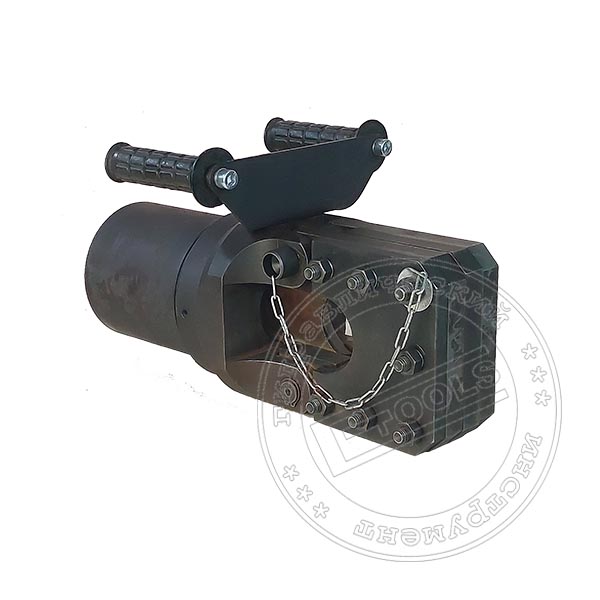

Тросорез ТГ-70Г

Тросорез гидравлический ТГ-70Г

Предназначен для резки стальных тросов ГОСТ 3071, ГОСТ 3079, ГОСТ 7668 с минимальными временными затратами. Основные характеристики приведены в таблице выше. Климатическое исполнение тросореза гидравлического — У категории 3 по ГОСТ 15150-69, для эксплуатации при температуре окружающей среды от минус 50 ⁰С до плюс 50 ⁰С.

Ключевой особенностью модели гидравлического тросореза ТГ-70Г является обеспечение ровного края отрезанного стального каната, без расплющивания / затягов / разпушивания нитей троса это необходим для качественного выполнения операций по заделки концов стального каната - методом опрессовки или заплетки при производство грузовых строп и массовом изготовление.

Данная модель гидравлического тросореза применима для:

• - промышленного применения в цеховых условия
• - подводной резки стальных канатов
• - полевого применения

Исключено какое либо воздействие воды и внешней среды на внутренние рабочие элементы тросореза обеспечивая универсальность применения, за счет компактного конструктивного исполнения и небольшого веса.

Гидравлический возврат штока силового цилиндра обеспечивает резку стальных канатов (тросов) в любых пространственных плоскостях, расширяя возможность применении гидравлического тросореза при выполнение различных демонтажных работ в полевых условиях.

Гидравлический тросорез ТГ-70Г обеспечивает высокую производительность и высококачественный и ровный срез — крайне необходимый для дальнейшей заделки, опрессовки или плетения стального стропа при производстве такелажа.

Особое внимание в конструкции головки тросореза уделено схождению режущих лезвий, за счет точной подгонки направляющие подвижного ножа, что позволяет устранить характерную проблему для многих моделей тросорезов - закусывания и затягивание между режущими кромками ножей нитей стального каната. Откидная скоба обеспечивает быстрое заведение каната в рабочую зону режущих ножей.

Приводится в действие тросорез внешним источником гидравлической энергии, необходимое рабочие давление 70 МПа:

• гидравлическим ручным насосом в случае резки стальных канатов (тросов) в полевых условия без наличия электрической энергии или гидравлической насосной станцией с двигателем внутреннего сгорания.
• гидравлической насосной станцией с электроприводом при необходимости большого количества резов в единицу времени в случае промышленного производства строп.

Для подсоединения внешнего насоса используется рукав высокого давления (РВД) с специальными быстроразъемными соединительными муфтами БРС, которые предотвращают попадание воздуха в гидросистему при отсоединение / подсоединение рукава к силовому цилиндру. Рабочая жидкость для питания гидравлического тросореза — масло типа И12А или И20А ГОСТ 20799, а в зимнее время — АМГ-10 ГОСТ 6794-75, все сезонным является масло ВМГЗ.

Описание тросореза гидравлического

Тросорез гидравлический состоит из рабочей головки с откидным неподвижным лезвием и одним подвижным. Конструкция резака троса гидравлического представлена на рисунке 1. Подвижное лезвие приводится в действие силовым цилиндром. В гидроцилиндре создается давление, под действием которого подвижное лезвие, установленное на штоке разрезает стальной канат.

Подключение рабочей полости гидравлического тросореза к внешнему насосу производится через быстроразъемное соединение БРС. Масло нагнетается в рабочую полость гидроцилиндра внешним источником гидравлической. После цикла резки стального каната (троса), возврат подвижного ножа тросореза происходит под действием гидравлического потока направленного в над поршневую полость силового цилиндра.

Малый вес и компактный конструктив тросореза гидравлического с применением рукава высокого давления РВД произвольной длины, позволяет производить резку кабеля в самых труднодоступных местах с ограниченным доступом, что особо необходимо при демонтажно строительных работах, а так же обеспечивает удаление персонала на необходимое безопасное удаление. Использование электрической гидравлической станции в качестве привода обеспечит большое количество резов в единицу времени.

Конструктивные особенности тросореза гидравлического ТГ-70Г

• ровный срез необходимый для дальнейшей заделки, опрессовки или плетения стального стропа при производстве такелажа
• работа в любом пространственном положение, гидравлический возврат
• откидная скоба, быстрое заведение каната в рабочую зону режущих ножей
• разблокировка подвижного лезвий из любого положения
• необходим внешний гидравлический насос до 700 кг/см2
• возможность осуществление подводной резки
• профилированные кромки режущих лезвий
• сменные режущие лезвия

Перечень поставляемого оборудования:

Тросорез гидравлические различного исполнения

Модель	Усилие, тc	резка троса с органическим сердечником	резка троса с не органическим сердечником	Габариты D x H х L, (мм)	Вес, кг
ТРГ-16	8	16	16	230 х 60 х 80	13
ТРГ-16А	8	16	16	250 х 80 х 70	2.5
ТРГ-30	10	30	30	230 х 60 х 80	1.8
ТРГ-30А	10	30	30	250 х 80 х 70	2.5
ТРГ-50	35	40	55	420х135х125	24
ТРГ-50А	35	40	55	820х135х125	35
ТГ-70	60	45	70	270х250х420	44
ТГ-ХХХ	Согласно, ТЗ	Согласно, ТЗ	Согласно, ТЗ	Согласно, ТЗ	Согласно, ТЗ



Внимание!!!

Если возникнут вопросы при подборе гидравлических тросорезов и различного режущего инструмента, обращайтесь. Проводим сервисное обслуживание и ремонт с гарантией. Всегда рады помочь!

Видео обзор: Тросорез ТГ-70Г с гидравлическим возвратом штока | ETOOLS™

Видео обзоры - схемы / решения / применение - смотрите на Нашем канале ➨
