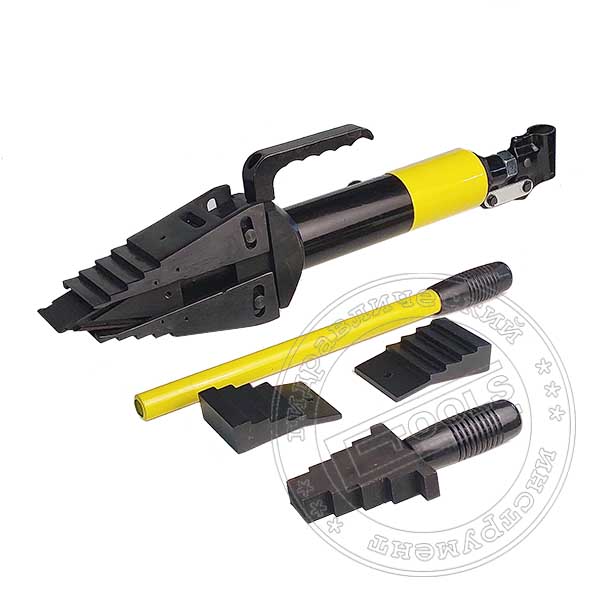

Разгонщик фланцев гидравлический РФГ-10-6-81

Разгонщик фланцев гидравлический РФГ-10-6-81 автономный предназначен для разгонки фланцевых соединений трубопроводов при аварийных ремонтах, заменах уплотнительных прокладок, установки заглушек, замене вентилей на магистральных нефте- и газопроводах, теплоцентралях, сантехсистемах.

Использование автономных гидравлических разгонщиков полностью исключается искрообразование, что в сочетании с компактностью, автономностью, большим рабочим усилием обеспечивает высокую эффективность и безопасность во время проведения работ. Встроенный привод (ручной гидравлический насос) обеспечивает максимальную мобильность при выполнение работ с фланцевыми соединениями. Силовой цилиндр одностороннего действия с пружинный возвратом обеспечивает работу инструмента в любом пространственном положении.

Применение разгонщиков позволяют отказаться от устаревших методов разгонки фланцевых с помощью подручные средства, исключает вероятность повреждения зеркала торца фланцев. Обеспечивая повторенное многократное использование элементов фланцевого соединения, повышая экономический эффект использования фланцев для стыковки трубопроводов различного назначения.

Принцип действия разгонщика фланцевых соединений РФГ-10-6-81

Первая ступень клиновидной подвижных подвижных щечек разгонщика вводится зазор между фланцами равный 6 мм, до упора с вертикальной стороной ступени. После подачи рабочей жидкости под давлением 700 атм под действием гидравлической силы происходит движение основного рабочего элемента - клина фланцевого разгонщика.

Подача осуществляется встроенным насосом плунжерного типа с ручным приводом обеспечивает мобильность и независимость от внешних энергоносителей. Полный цикл раздвижки одной ступенью подвижных щечек составляет 10-15 качков подвижной рукоятки встроенного насоса. Клапан ручного сброса давления позволяет остановить процесс разгонки фланцев в любой момент. Пружинный возврат силового гидроцилиндра разгонщинка фланцев обеспечивает возврат подвижного клина в исходное положение в любом пространственном положение. За счет движения поступательного движения клина между двумя подвижными щёчками создаётся раздвигающее усилие равное 10 тс. После достижения максимальной величины раздвижки для первой ступени подвижных щечек, производится установка предохранительного упора (первой ступени), с помощью которого фиксируется величина раздвижки.

После чего вводится в образовавшийся зазор вторая ступень подвижных щечек разгонщика до упора с вертикальной стороной ступени. Повторяется раздвижка с последующей фиксация фланцев с помощью второй ступени предохранительного упора. Операции по раздвижке повторяются пока не будет использована последняя ступень предохранительного упора.

Максимальна величина раздвижки модели РФГ-10-6-81 гидравлического разгонщика фланцев равна 81 мм может быть достигнута в комбинации с дополнительными ступенчатыми накладками крепящимися к подвижным щечкам с помощью винтов.

Конструктивные особенности гидравлического разгонщика фланцевых соединений

• Работают в любом пространственном положении
• Плавное параллельное движение без трения по разжимаемым плоскостям
• Уникальная конструкция не позволяет инструменту соскальзывать при разгонке
