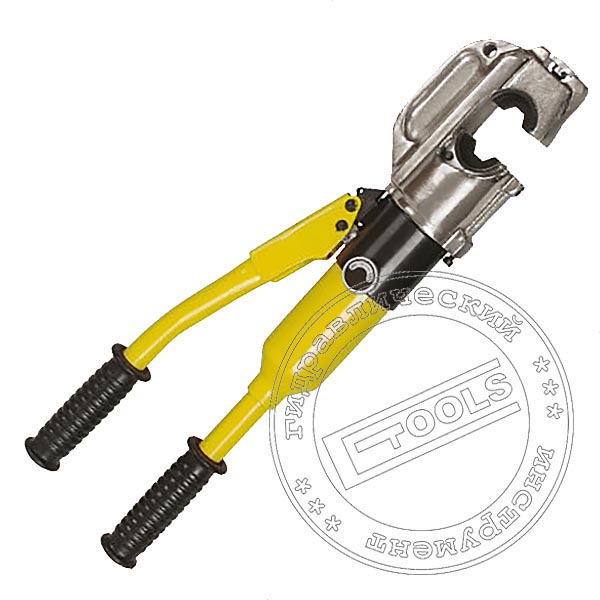

Пресс гидравлический ручной с клапаном ПГРК-400 IEK

Пресс гидравлический ручной ПГРК-400 IEK предназначен для опрессовки медных, алюминиевых, алюмомедных наконечников и гильз комплектными наборами гексагональных матриц. Применение гидравлического пресса для опрессовки наконечников позволяет создавать механические неразъёмное соединения типа кабельная жила-гильза или кабельная жила-наконечник.

Опрессовка усилием 11 тс при полном смыкание матриц соответствующего сечения позволяет обеспечить:

• равномерно обжатие с гарантированным усилием по все длине наконечника
• высокую электропроводность места соединения
• высокую механическую твердость

Шестигранный метод опрессовки обеспечивает длительный эксплуатационный период в сочетании с высокопрочное механическое соединение наконечника и проводника пример тому:

• сечение, мм²: 95 = усилие на разрыв, тс: 1.9
• сечение, мм²: 120 = усилие на разрыв, тс: 1.8
• сечение, мм²: 150 = усилие на разрыв, тс: 2.4
• сечение, мм²: 185 = усилие на разрыв, тс: 2.2

Описание пресса гидравлического ручного ПГРК-400

Пресс состоит из C-образной поворотной головки на 360° и силового цилиндра одностороннего действия с пружинным возвратом. Головка C-образная c открытым зевом обеспечивает удобство помещения наконечника или гильзы в зону опрессовки.

Револьверная система фиксации нижней полуматрицы с кнопочной разблокировкой и винтовым прижимом верхней части комплекта матриц, позволяет быструю смену комплектов необходимого сечения.

Встроенный насос с двумя ступенями подачи, плунжерного типа и ручным приводом обеспечивает мобильность и независимость от внешних энергоносителей. Полный цикл опрессовки любого сечения составляет 12-15 качков подвижной рукоятки насоса. Клапан автоматического сброса давления - АСД - модели пресса ПГРК-400 исключает нагнетание избыточного давления. Соответственно исключает возникновение усилия превышающего прочностные характеристики заложенный в конструкцию рабочей головки. Данное решение предотвращает:

• смятие рабочих поверхностей матриц
• разрушение монолитности С-образной головки

Момент срабатывания предохранительного клапана после смыкания матриц при достижение предельного давления / усилия определяется резким падением прилагаемого усилием на подвижной рукоятке. Определяя момент окончания опрессовки.

Клапан ручного сброса давления позволяет разблокировать матрицы в любой момент цикла опрессовки. Приводится в действие поворотом ручного вентиля на боку на насосной части.

Пружинный возврат силового гидроцилиндра пресса обеспечивает работу в любом пространственном положение. Развиваемое усилие 11 тонн позволяет использовать сменные матрицы с широкой рабочей частью, в сравнение с механическими прессами, уменьшая количество циклов опрессовки одного кабельного наконечника.

Сочетание малого веса и компактное исполнение пресс гидравлический ручной ПГРК-400 обеспечивая мобильность позволяя вести работы в любом удобном пространственном положение, непосредственно на месте выполнения работ по опрессовке кабельных наконечников шестигранником сечением 16...400 мм2

Конструктивные особенности модели пресса гидравлического ручного ПГРК-400 IEK

• Шестигранные матрицы в комплекте, мм²: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400
• Работа в любом пространственном положение, пружинный возврат
• Вращающаяся рабочая часть головки на 360°
• Разблокировка матриц в любом положение
• Жесткая фиксация матриц от проворота
• С-образная головка с открытым зевом
• Клапан ручного сброса давления

Опционально пресс ПГРК-400 IEK по желанию заказчика под различные технологические операции комплектуется:

• комплектами матриц опрессовки стальных тросов Ø 1- 3 мм
• матрицами для скругления секторных жил
• матрицами для опрессовки СИП проводов

Внимание!!!

Если возникнут вопросы при подборе пресса гидравлического ручного ПГРК-400 IEK для работы с кабельными наконечниками и выполнения других технологических задач с помощью дополнительной оснастки. Специалисты Нашей компании окажут квалифицированную помощь в выборе с учетом решаемых задач и условий эксплуатация. Производим и разрабатываем гидравлические пресса и оснастку в соответствии с индивидуальными потребностями клиента. Осуществляем ремонт прессов гидравлических ручных ПГРК-400 различных производителей.  Всегда рады оказать консультационную и техническую помочь при подборе гидравлического оборудования обращайтесь.
