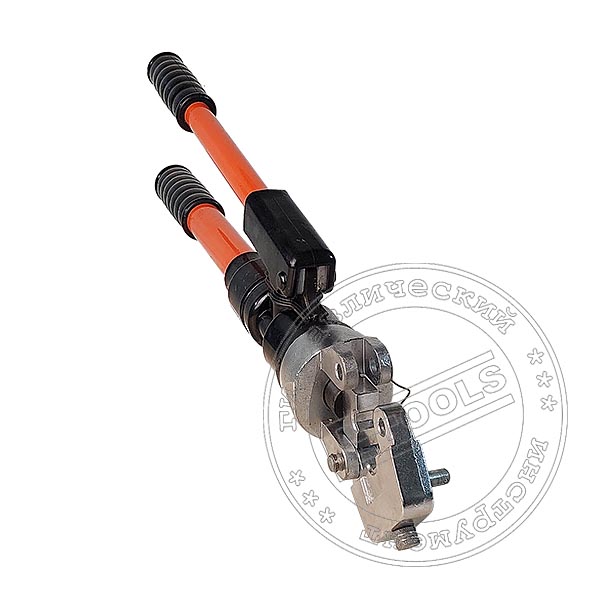

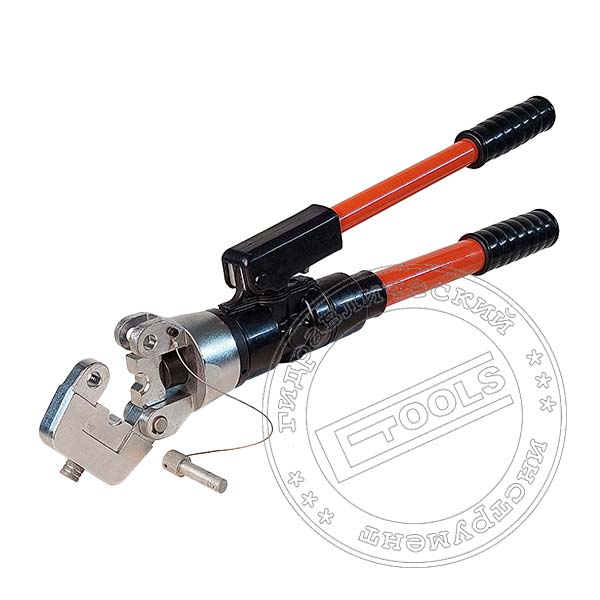

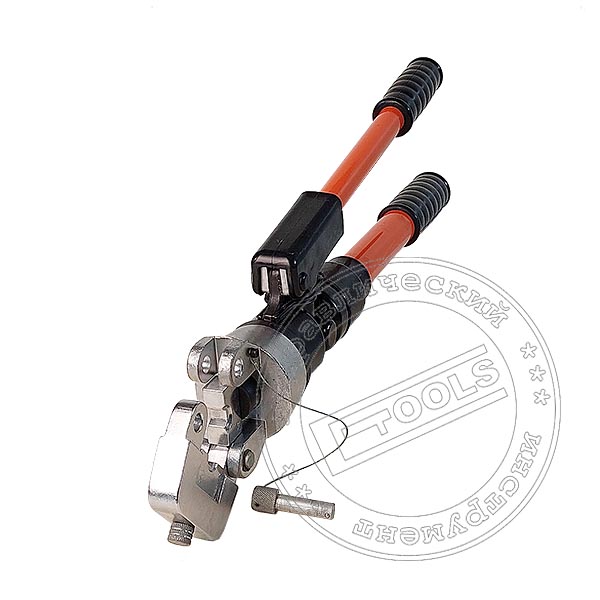

Пресс гидравлический ручной для проводов ПРГ-400-1

Пресс гидравлический ручной для проводов ПГР-400 обеспечивает опрессовку медных, алюминиевых, алюмомедных наконечников и гильз комплектными наборами матриц шестигранного сечения. Опрессовка кабельных наконечников позволяет обеспечить высококачественное соединение токопроводящей жилы и кабельного наконечника.

При полном смыкание матриц данная модель пресса гидравлического кабельного развивает усилие 14 тс обеспечивая:

• большую ширину места опрессовки, уменьшая количество циклов опрессовки кабельного наконечника
• широкая матрица обеспечивает обжатие наконечника с гарантированным усилием по все длине
• равномерно обжатие кабельного наконечника с гарантированным усилием по все длине
• высокую электропроводность места соединения
• высокую механическую твердость

Шестигранная опрессовки при правильном подборе необходимого типа матриц обеспечивает длительный эксплуатационный период места соединения в сочетании с высокопрочное механическим соединением наконечника и проводника

Описание пресса гидравлического ручного для проводов

Конструкция пресса представляет автономную рабочую единицу с замкнутой гидравлической системой. Встроенный насос автономного типа с ручным приводом позволяет выполнять работу по опрессовке без использования различных источников энергии. Пружинный возврат штока гидроцилиндра позволяет осуществлять работу в любом пространственном положение обеспечивая простоту реализации внутренней гидравлической системы изделия. Модель пресса ПГР-400 состоит и рабочей головки с откидной скобой с возможностью поворота вокруг оси штока сливового цилиндра на 360°. Обеспечивая удобство заведения прессуемых изделий в рабочую зону полу матриц. Откидная скоба запирается шрифтом с ограничителем исключая возможность произвольного размыкания рабочей зоны. Матрицы верхняя и нижняя фиксируются винтовыми прижимами на крепёжных штифтах штока и откидной скобы. Выполнение опрессовки в зависимости от прессуемого сечения производится за 20 - 25 рабочих циклов плунжерного насоса / качков подвижной ручки. В любой промежуток времени опрессовки можно прервать и разблокировать матрицы открывая кран сброса давления на боковой стороне насоса.

Можно отметить: силовой цилиндр пресса ПГР-400 развивает усилие равное 14 тс, позволяя использовать матрицы с более широкой рабочей частью, равной 12 мм ... 15 мм в зависимости от сечения, для опрессовки в сравнение с матрицами аналогичной моделью пресса ПГР-300 где ширина рабочей части 7 мм ... 9 мм. Данной техническое решение обеспечивает меньшее количество циклов обжатий необходимых для опрессовки конкретного типа кабельного наконечника. Компактный конструктив автономная гидравлическая система малый вес в сочетании с широкой рабочей частью матриц позволяет применять пресс для опрессовки кабельных наконечников сечением от 16 мм² ... 400 мм², с максимальной эффективностью для данного класса прессов гидравлических ручных.

Особенности модели автономного пресса гидравлического ручного ПГР-400

• Шестигранные матрицы в комплекте, мм²: 50, 70, 95, 120, 150, 185, 240, 300, 400
• Работа в любом пространственном положение, пружинный возврат
• Вращающаяся рабочая часть головки со скобой на 360°
• Фиксация запорного штифта не выпадает при работе
• Установка матрицы жесткая исключает проворот
• Фиксация матриц на штоке и в откидной скобе
• Разблокировка матриц в любом положение
• Клапан ручного сброса давления

Дополнительно пресс ПГР-400 со встроенным насосом под различные технологические операции комплектуется:

• комплектами матриц опрессовки стальных тросов Ø 1 - 5 мм
• матрицами для скругления секторных жил
• матрицами для опрессовки СИП проводов

Внимание!!!

Если возникнут технические вопросы с прессами гидравлическими ручными ПГР-400 при выполнение работ по опрессовке кабельных наконечников, а также при выполнения других технологических задач с помощью другой дополнительной оснастки. Производим и разрабатываем гидравлические пресса и оснастку в соответствии с индивидуальными потребностями клиента.

Осуществляем ремонт прессов гидравлических ручных ПГР-400 различных производителей и торговых марок.

В нашей компании окажут высокого квалифицированную консультацию и произведут подбор необходимого оборудования с учетом решаемой задачи и условий эксплуатации. Обращайтесь для подбора технического решения на базе гидравлического оборудования будем рады оказать консультационную и техническую помощь.
