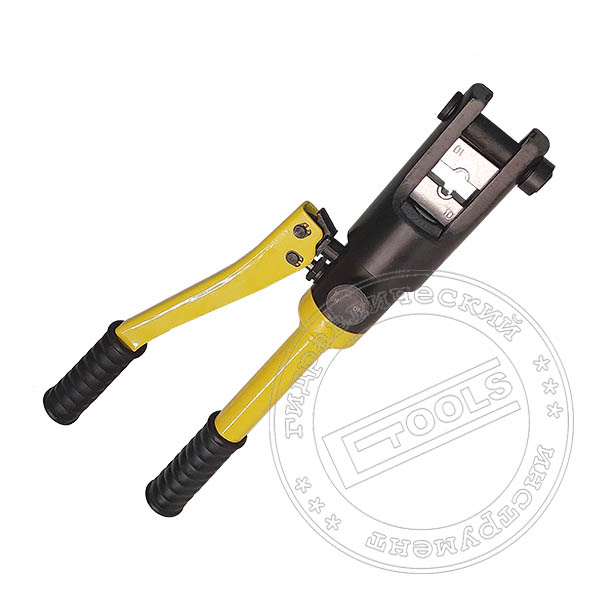

Пресс гидравлический ручной ПГР-120 IEK

Пресс гидравлический ручной ПГР-120 предназначен для опрессовки медных, алюминиевых, алюмомедных наконечников и гильз комплектными наборами гексагональных матриц. Применение гидравлического пресса для опрессовки наконечников позволяет создавать механические неразъёмное соединения типа кабельная жила-гильза или кабельная жила-наконечник.

Опрессовка усилием 8 тс при полном смыкание матриц соответствующего сечения позволяет обеспечить:

• равномерно обжатие с гарантированным усилием по все длине наконечника
• высокую электропроводность места соединения
• высокую механическую твердость

Шестигранный метод опрессовки обеспечивает длительный эксплуатационный период в сочетании с высокопрочное механическое соединение наконечника и проводника пример тому:

• сечение, мм²: 95 = усилие на разрыв, тс: 1.9
• сечение, мм²: 120 = усилие на разрыв, тс: 1.8

Описание пресса гидравлического ручного

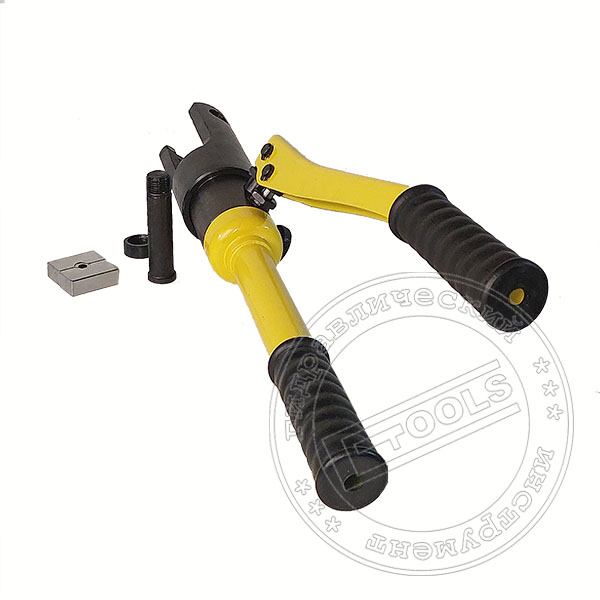

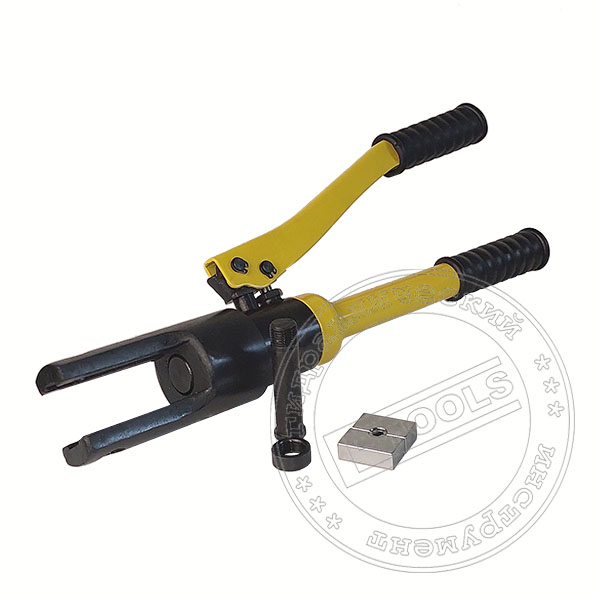

Пресс состоит из U-образной поворотной головки на 360° запираемой штифтом и силового цилиндра одностороннего действия с пружинным возвратом. U-образная головка обеспечивает удобство помещения наконечника или гильзы в зону опрессовки, запирается штифтом являющимся ограничителем верхней полуматрицы. Встроенный насос плунжерного типа с ручным приводом обеспечивает мобильность и независимость от внешних энергоносителей. Полный цикл опрессовки любого сечения составляет 15...20 качков подвижной рукоятки насоса. Клапан ручного сброса давления позволяет разблокировать матрицы в любой момент цикла опрессовки. Пружинный возврат силового гидроцилиндра пресса обеспечивает работу в любом пространственном положение. Развиваемое усилие 8 тонн позволяет использовать сменные матрицы с широкой рабочей частью, в сравнение с механическими прессами, уменьшая количество циклов опрессовки одного кабельного наконечника. Сочетание малого веса и компактное исполнение пресс гидравлический ручной ПГР-120 обеспечивая мобильность позволяя вести работы в любом удобном пространственном положение, непосредственно на месте выполнения работ по опрессовке кабельных наконечников шестигранником сечением от 10 до 120 мм²

Конструктивные особенности модели пресса гидравлического ручного ПГР-120 ІЕК

• Шестигранные матрицы в комплекте, мм²: 10,16, 25, 35, 50, 70, 95, 120
• Работа в любом пространственном положение, пружинный возврат
• Вращающаяся рабочая часть головки на 360°
• Запирающий штифт не выпадает при работе
• Разблокировка матриц в любом положение
• Жесткая фиксация матриц от проворота

Опционально пресс ПГР-120 ІЕК по желанию заказчика под различные технологические операции комплектуется:

• комплектами матриц опрессовки стальных тросов Ø 1...2 мм
• матрицами для скругления секторных жил

Внимание!!!

Если возникнут вопросы при подборе пресса гидравлического ручного ПГР-120 ІЕК для работы с кабельными наконечниками и выполнения других технологических задач с помощью дополнительной оснастки. Специалисты Нашей компании окажут квалифицированную помощь в выборе с учетом решаемых задач и условий эксплуатация. Производим и разрабатываем гидравлические пресса и оснастку в соответствии с индивидуальными потребностями клиента. Осуществляем ремонт прессов гидравлических ручных ПГР-120 различных производителей.  Всегда рады оказать консультационную и техническую помочь при подборе гидравлического оборудования обращайтесь.

Видео обзор: Пресс гидравлический ручной ПГР-120
