Пресс опрессовки аппаратных зажимов ПН-50

Пресс гидравлический ПН-50 с комплектом матриц предназначен для опрессовывания неизолированных алюминиевых и сталеалюминевых проводов аппаратными, ответвительными, соединительными и другими типами зажимов, а также для опрессовывания алюминиевых и медных гильз и наконечников силовых жил кабелей. Модель электромонтажного пресса ПН-50 тонн - оптимальное решением для ведения работ по опрессовке как на земле так и на высоте благодаря компактному исполнению и малому весу при  ремонтных и прочих электромонтажных работах с токопроводом на всех типах высоковольтных линий.

  В данной модели пресса гидравлического электромонтажного для аппаратных зажимов реализована полноценная система грязесъёмника штока для работы в сильно загрязненных полевых условия согласно требований НЕК Укрэнерго.

  Грязесъёмник штока исключает попадание во внутрь силового цилиндра остатков стального и алюминиевого облоя после опрессовки фото-6.

Описание электромонтажного пресса

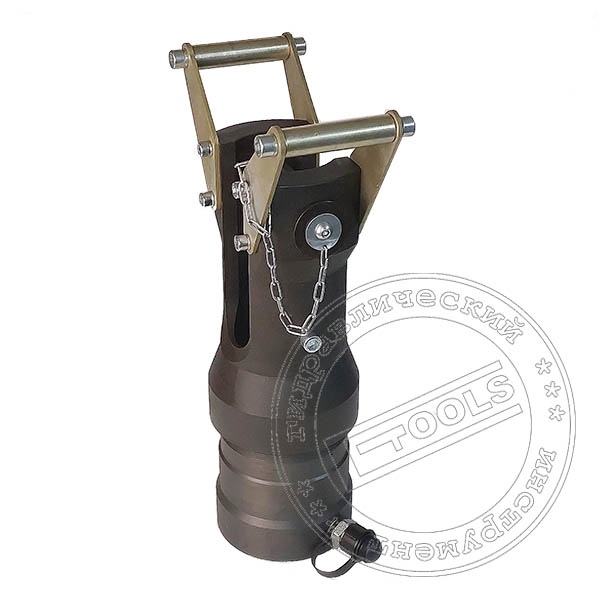

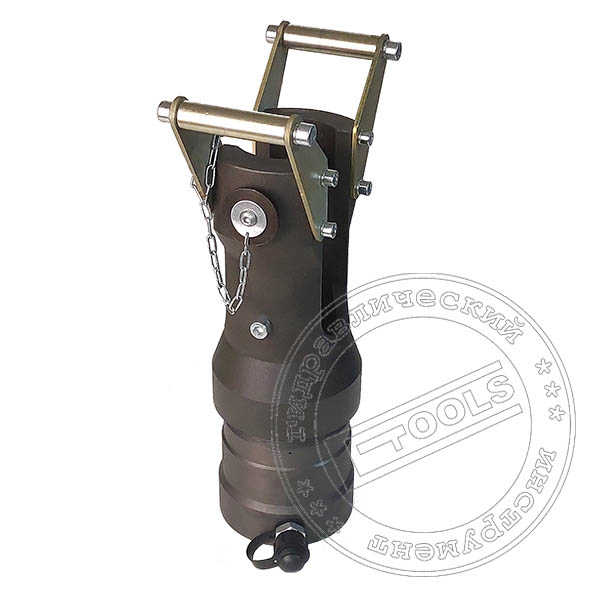

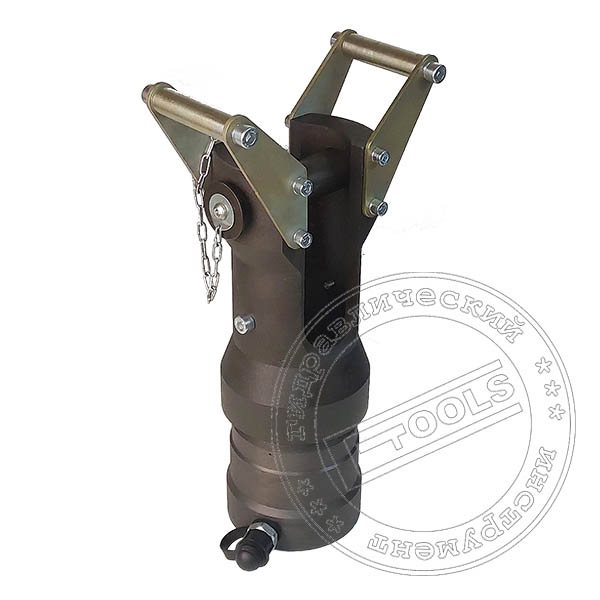

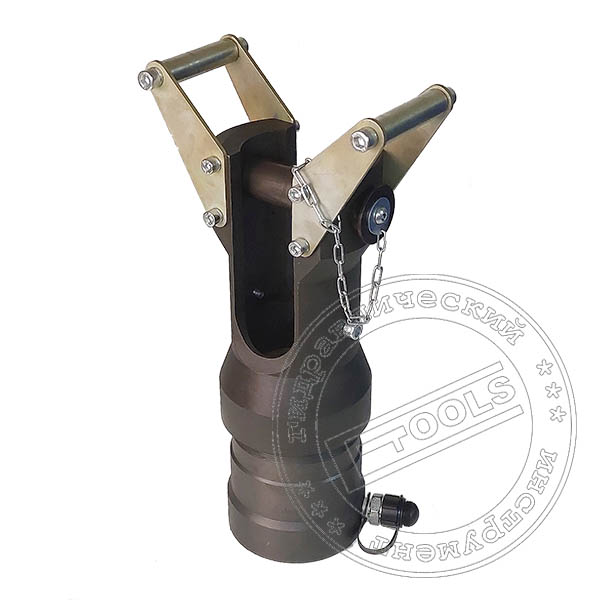

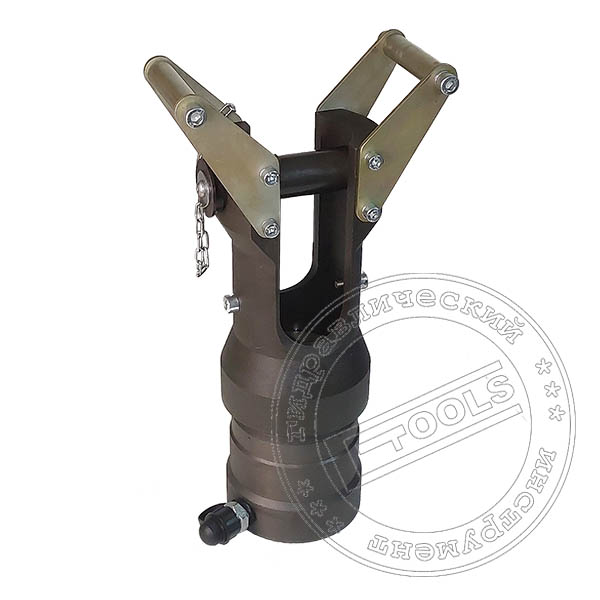

Конструктивно пресс ПН-50 состоит из U-образной рабочей головки запирающейся штифтом и гидроцилиндра одностороннего действия. Пружинный возврат силового цилиндра гидравлического пресса, позволяет вести работы в любом удобном пространственном положение для оператора, непосредственно на месте выполнения электромонтажных работ по опрессовке. Пружинный возврат пресса ПН-50 позволяет реализовать простую схему подключения внешнего гидравлического насоса.

  Сменные матрицы устанавливаются в рабочую головку с жесткой фиксацией и защитой от проворота верхняя матрица фиксируется с помощью запирающего штифта, нижняя матрица направляющими винтами.  Запирающий штифт обеспечивает быстрое помещения прессуемых аппаратных зажимов или гильз в зону опрессовки и разблокировку (при сбросе давления) аппаратного зажима из любого положения в момент опрессовки. Верхняя матрица в процессе работы упирается в запирающей штифт. Нижняя матрица подвижная, в процессе работы перемещается штоком рабочего гидроцилиндра. При подаче давления в рабочую полость гидроцилиндра, поршень гидроцилиндра толкает нижнюю матрицу, перемещая ее по направляющим вверх, до смыкания с верхней матрицей, производя опрессовку изделие. При сбросе давления на внешнем насосе, поршень силового гидроцилиндра опускается вниз под действие системы пружинного возврат.

  В данной модели ПН-50 пресса гидравлического электромонтажного для аппаратных зажимов реализована полноценная система грязесъёмника штока для работы в сильно загрязненных полевых условия. Грязесъёмник штока исключает попадание во внутрь силового цилиндра остатков стального и алюминиевого облоя после опрессовки.

  Может работать совместно с гидравлической станцией или насосом одностороннего действия. Подключение модульного гидравлического пресса к внешнему насосу производится через одно быстроразъемное соединений (БРС), позволяющих быстро и без потерь масла подсоединять или отсоединять рукава высокого давления к гидроцилиндру пресса.

В качестве источника питания пресса ПН-50 необходим внешний насос одностороннего действия с рабочим давлением 700 атм:

• ножной гидравлический насос НГН-7006
• ручной гидравлический насос НГР-7009
• гидравлическая насосная станция ГНС-08Р1Э5 с ручным управлением
• гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением

Конструктивные особенности пресса для электромонтажных работ

• Работа в любом пространственном положение, пружинный возврат
• Жесткая фиксация матриц, с защитой от проворота
• Разблокировка матриц в любом положение
• Сменные матрицы

По желанию заказчика пресс ПН-50 может быть укомплектован любыми из приведенных и другими типоразмерами матриц.

• А - ХХ,Х - 50тс -- круглая матрицы для опрессовки алюминия
• С - ХХ - 50тс -- круглая матрица для опрессовки стали
• МШ - ХХ,Х - С- 50тс -- шестигранная матрица для опрессовки стали
• МШ - ХХ,Х - 50тс -- шестигранная матрица  для опрессовки алюминия

Широкий перечень совместимых матриц (круглых и шестигранных) позволяет прессовать широкую номенклатуру линейной арматуры. Возможно изготовление согласно техзадания матриц для опрессовки нестандартных зажимов.

Внимание!!!

Если возникнут вопросы при подборе матриц и работе гидравлического пресса ПН-50 - обращайтесь. Всегда рады оказать консультационную и техническую помощь!

Видео обзор: Пресс гидравлический для аппаратных зажимов ПН-50 тонн
