MAP-60 Механический ручной инструмент для пробивки отверстий
Отверстий Ø, мм: 21,8 ... 60,5
Подробнее...
Цена на Сайте не является окончательной офертой в связи с постоянным изменением экономических составляющих в данных условиях.
Технические характеристики, описание, комплект поставки и страна производства ни при каких обстоятельствах не является исчерпывающей.
Представленная информация на сайте носит исключительно ознакомительный характер, может быть изменена производителем без предварительного уведомления, подробная информация предоставляется непосредственно по телефонам компании.
Администрация сайта ни в коем случае не несет ответственности перед какими-либо лицами за ущерб или убытки, понесенные ими в результате использования информации, содержащейся на данном Сайте
| Максимальное усилие, тс: | 6 |
| Матрицы в комплекте, мм: | 21,8; 27,6; 34,1; 42,7; 48,7; 60,5 |
| Максимальная толщина листа, мм: | 1.5 |
| Вес, кг: | 4,5 |
MAP-60 Механический ручной инструмент для пробивки отверстий
предназначен для перфорирования листового металла толщиной до 1.5 мм, листов из нержавеющей стали толщиной до 1 мм. Данное решения является самым бюджетным решение в случае необходимости пробивки отверстий в металле. Перфоратор выполнен в виде винтовой шпильки объединяющей комплект пуансон матрицу необходимого диметра. Требуется ручного механизма трещоточного типа, приводящего в движение пуансон за счет вращения винтовой шпильки.

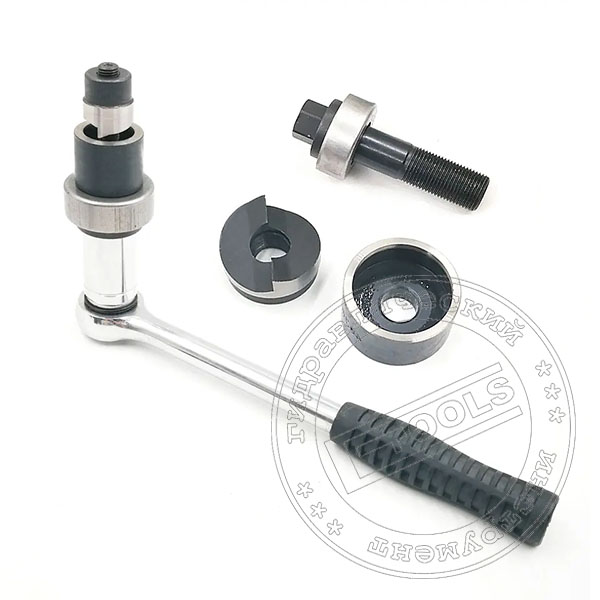

Тех Описание комплекта ручного инструмента для пробивки отверстий MAP-60
Инструмента для пробивки отверстий состоит из двух винтовых шпилек диаметром 20 мм и 10 мм обеспечивающих развитие втягивающего усилия за счет вращения с помощью трещоточного рычага и набора комплектов матриц / пуансон. Предварительно пробивается (сверлится) в необходимому месте отверстий диаметром 11 мм. Пробивается отверстия диаметром 21.8 мм с помощью комплекта из набора малой винтовой шпильки и комплекта матриц / пуансон размером 21.8. Полученное отверстий позволит использовать большую шпильку диаметром 20 мм, необходимую для всех остальных комплектов матриц / пуансон входящих в набор инструмента MAP-60.
Винтовые шпильки преобразуют вращательное движение в поступательное движение пуансона. Шпилька определенного диаметра и с резьбой конкретного типа обеспечивает получение заданного усилия - необходимого для получения отверстия с заданной длиной окружности в материале определённой толщины. Под действием усилия развиваемого резьбовой шпилькой пуансон начинает двигаться во внутрь матрицы.
Основной принцип работы инструмента MAP-60, насадки образуют систему «пуансон-матрица», режущие кромки пуансона чуть меньше кромки матрицы, под дейсвтием втягивающего усилия разиваемого винтовой шплькой пуаносн вызывает пластические деформации на срез в пробиваемом материал прорезая отверстия. При работе подвижный пунсон за счет вращение в нем шпильки по резьбе входит в матрицу и прорезает отверстие в листе.
К инструмент для пробивки отверстий подходят более 40 насадок для получения отверстий разных типов и размеров под кнопки, гермовводы, приборы. Предварительно необходимо сверление центровочного отверстие Ø 10 мм. Края получаемых отверстий ровные и неострые. В комплекте поставляются насадки для получения круглых отверстий (Ø 21,8; 27,6; 34,1; 42,7; 48,7; 60,5 мм).
Диапазон размеров отверстий
- Круглые: до 115 мм
- Квадратные: до 224х224 мм
- Прямоугольные: до 140х68 мм
Конструктивные особенности и преимущества модели MAP-60:
- Насадки в комплекте ( Ø 21,8; 27,6; 34,1; 42,7; 48,7; 60,5 мм).
- Работа в любом пространственном положении
- Перфорирование листового металла до 4 мм,
- Перфорирование листов нержавеющей стали до 3 мм
- Пружинный возврат штока
