Дроссельный кран регулировка скорости гибки токоведущих шин

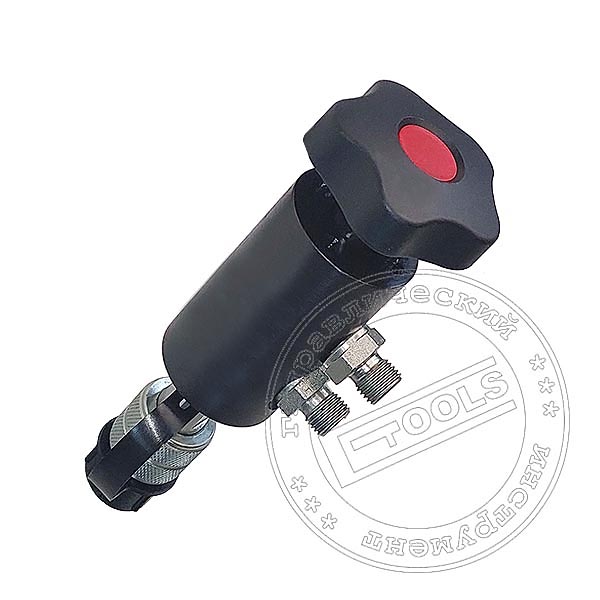

Применение дроссельного крана для регулировка скорости гибки токоведущих шин

алюминиевых и медных толщиной от 5 ...12 мм, возможно стальной полосы. Регулировка в широком диапазоне скорости перемещения гибочного сегмента гидравлического шиногиба, обеспечивая возможность визуального контроля получаемого угла во все возможных конфигурациях переходов в том числе Z-образных и N-образных. Основное назначение применения при производстве электрощитовых, шкафов управления, строительстве и ремонте открытых распределительных устройств высокого напряжения. Данное решение необходимо при использование различных моделей гидравлических шиногибов совместно с различными моделями гидравлических насосных станции с электроприводом.

• Комплекта для гибки токоведущей шины СНГ + ШГ-150+
• Комплекта для гибки токоведущей шины СНГ + ПГШ-125P+
• Компактный шиногиб ШГ-125+
• Пресс гидравлический ПГШ-125Р+
• Шиногиб гидравлический ШГР-125
• Пресс для гибки шин ПГГШ-150
• ШГ-150+ Пресс гидравлический для гибки токоведущих шин
• Шиногиб гидравлический СВ-150
• Шиногиб гидравлический ШГ-150 NEO КВТ
• Шиногиб гидравлический ШГ-150
• Шиногиб гидравлический ШГ-200
• ШГ-200+ Пресс для гибки токоведущих шин
• Шиногиб гидравлический ШГ-200 с размыкаемой рамой
•  возможно применение с другими различными исполнительными модулями...

Материал алюминий и медь являются мягким и вязким, данные свойства не положительно сказывается на удобстве ведения работ по обработке с помощью универсального инструмента (сверление, резки болгаркой, гибке токоведущих шин в тисках). Качество получаемых элементов токоведущих шин с применением универсального инструмента в большинстве случаев приводит к не соблюдению требований:

•  низкой повторяемости необходимого угла при работе с пакетом однотипных изогнутых элементов
•  присутствие начальных трещин при получение избыточных угла с последующим разгибом и повторным гибом
•  возникновение волнистости, кривизны, видимых перекосов шины при установке на изоляторы
•  отсутствие параллельность токоведущих шин при поворотах в магистральных шинопроводах
•  др...

Не соблюдение нормативных требований существенно снижаю эксплуатационный период распределительных устройств и шкафов управления. Стремление выдержать необходимое качество, в случае применения универсального инструмента, приводит к изготовление дополнительной оснастки кондукторов и других вспомогательных устройств под каждый типоразмер электротехнической шины и конкретный проект.

Все это приводит к тому что гибка токоведущих шин не специализированным инструментом является низко эффективным процессом.

Применение специализированно модульного комплекта для гибки токоведущей шины СНГ + ШГ-150+ позволит обеспечит повторяемость необходимого угла и радиуса гиба на длинных цельных отрезках позволяя без дополнительных манипуляции и с минимальными затратами времени переместить модуль к новому месту гиба. Данная конструктивная особенность дает преимущество при работе длинными цельными и с большим количеством поворотов токоведущей части шинопроводных систем.

Описание комплекта для гибки СНГ + ШГ-150+

Шиногиб гидравлический ШГ-150+ представляет замыкаемую разборную конструкцию. Рама состоит из траверсы с силовым цилиндром двух горизонтальных пластин обеспечивающих направление сменного гибочного пуансона и обеспечивающих вертикальное удержание двух гибочных штифтов выполняющих функцию гибочной матрицы. Широкая размыкаемая рама с помощью гибочных штифтов и большой ход гибочного пуансона обеспечивает свободное заведение и извлечение полосы после гибки токоведущей шины. Сменные пуансоны фиксируются винтовыми фиксаторами на штоке силового цилиндра.

Модель гидравлического шиногиба ШГ-150+ поставляется с двумя радиусами 5 и 10 мм. Наличие двух сменных пуансона обеспечивает гибку токоведущей шины с необходимым радиусом. Угол гиба шины контролируется визуально по градусной шкале нанесенной на верхней стороне горизонтальной накладки образующих раму шиногиба.

Вертикальная П-образная рамка с двумя поддерживающими упорами фиксирующаяся на вертикальном основание шиногиба, обеспечивает центровку оси изгибаемой шины с осью силового цилиндра.

Силовой гидравлический цилиндр шиногиба ШГ-150+ имеет пружинным возвратом позволяя вести работу в любом удобном пространственном положение. Приведение в действие силового цилиндра производится внешним насосом.

Скорость гибки токоведущей шины шиногиба определяется скоростью подачи внешнего источника гидравлической энергии.

Подключение дроссельного крана к гидравлическому шиногибу производится через комплект быстроразъемных полумуфт позволяющих быстро и без потери масла производить сборку гидравлической системы. Для эффективной работы по гибки возможностями одного человека необходим гидравлическая насосная станция с электромагнитным управлением гидравлическим распределителем рабочим давлением 700 атм:

Дроссельный кран для шиногиба обеспечивает максимальную эффективную работу со следующими моделями внешних электронасосов рабочим давлением 700 атм:

• гидравлическая насосная станция ГНС-08МН1Э5 с электромагнитным управлением
• гидравлическая насосная станция ГНС-08МН2Э5 с электромагнитным управлением
• гидравлическая насосная станция ГНС-08МН3Э5 с электромагнитным управлением

Конструктивные особенности реализуемые дроссельным краном при работе с шиногибами

• совместная работа с любыми моделями шиногибов и гидравлическими насосными станция с электроприводом
• обеспечения перегиба необходимого угла на 1...3 с учетом пружнения медной шины
• широкий диапазон регулировки скорости гибки, используя дроссельный кран
• работа в любом пространственном положение, пружинный возврат
• разблокировка гибочного пуансона в любой рабочий момент

Специалисты Нашей компании имеют богатый опыт в проектировке всевозможных гидравлических систем управления технологическими процессами при использование обще промышленных прессов. Наличие производственной базы позволяет оказывать услугу по изготовлению рабочей остатки по индивидуальным чертежам.

Высоко профессиональные технические состав нашей компании всегда готов оказать квалифицированную помощь в выборе технически правильного и экономически выгодного решения.
