Съемник гидравлический СГШЭ200
Съемник гидравлический СГШЭ200
Подробнее...
Цена на Сайте не является окончательной офертой в связи с постоянным изменением экономических составляющих в данных условиях.
Технические характеристики, описание, комплект поставки и страна производства ни при каких обстоятельствах не является исчерпывающей.
Представленная информация на сайте носит исключительно ознакомительный характер, может быть изменена производителем без предварительного уведомления, подробная информация предоставляется непосредственно по телефонам компании.
Администрация сайта ни в коем случае не несет ответственности перед какими-либо лицами за ущерб или убытки, понесенные ими в результате использования информации, содержащейся на данном Сайте
| Максимальное усилие, тс: | 200 |
| Диаметр захватываемой части, мм | 200-600 |
| Максимальная глубина захвата, мм: | 400 |
| Рабочий ход поршня, мм: | 400 |
| Количество захватов, шт: | 3 |
| Мобильная база: | штабелер |
| Привод: | электро |
| Вес, кг: | 540 |
| Габаритные размеры, мм: | 1600 х 800 х 1950 |

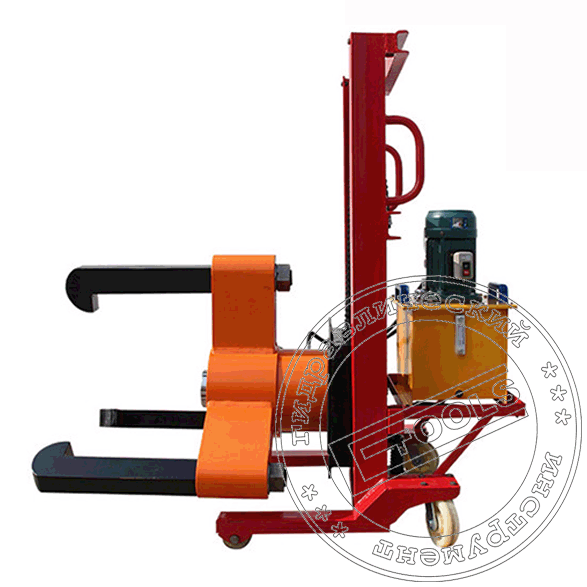

Съемник гидравлический СГШЭ200 повышенной мощности на мобильной платформе с электропривод предназначен для демонтажа крупногабаритных деталей, имеющих посадку с натягом наружным диаметром 200-600 мм, глубина захвата 400 мм, усилие 200 тc.
Мобильная платформа обеспечивающей перемещение съемника к месту проведения демонтажных работ по снятию узлов промышленного оборудования посаженных с натягом.
Транспортировочная платформа на базе штабелера обеспечивает автономность системы позиционирования по вертикальной и горизонтальной составляющей силового цилиндра двухстороннего действия относительно центральной осевой снимаемого узла обслуживаемого оборудования. Данное решение позволяет производить операцию по демонтажу съемником СГШЭ200 без применения дополнительных грузоподъёмных механизмов и транспортных устройств.
Двухканальная гидравлическая насосная станция с дистанционным пультом управлением обеспечивает минимальное время на позиционирования и снятие узлов промышленного оборудования посаженных с натягом.
Конструктивное исполнение модели съемника СГШЭ200:
- несущая конструкционная рама на колесах, с установленными на ней съемником и маслостанцией с электроприводом, удобное перемещение к непосредственному месту проведения работ
- привод подвижной каретки съемника СГШЭ200 в вертикальной плоскости цепной обеспечивает вертикального позиционирования и центрирования силового цилиндра относительно центра вала снимаемой детали
- вертикально перемещение, позиционирование осуществляется при помощи автономного гидроцилиндра с рычажно - ножным приводом
- подвижные лапы-захваты с винтовым приводом на неподвижной траверсе с трехзахватной компоновкой
- 400 мм хода силового цилиндра съемника СГШЭ200 - большая глубина захват - снятия детали за одно перемещения штока, без использования системы дополнительных дистанционных штоковых поставок
- силовой цилиндр длинноходовой 400 мм с гидравлическим возвратом обеспечивает минимальной время для выполнения позиционирования при подготовительных операциях и скоростной возврат штока в исходное положение для следующего рабочего цикла
- двухступенчатая насосную станция привода силового цилиндров с дистанционным проводным пультом обеспечивает управление гидравлическим потоком и высокую скорость подачу давления / возврат в исходное положение штока длинноходового силового цилиндра
Описание съемника гидравлического СГШЭ200
Съёмник гидравлический с электроприводом, на мобильной базе штабелера имеет силовой гидроцилиндр двухстороннего действия, траверсу с вертикальными направляющими, горизонтальные направляющие с опорными башмаками с винтовым приводом и захваты. Конструктив обеспечивает установку захватов съемника на снимаемую деталь, с максимальной точностью (строго горизонтально, относительно оси главного цилиндра и строго вертикально, относительно траверсы съёмника) исключая недопустимые перекосы по усилиям на захватов и не равномерное нагружения в момент демонтажа деталей.
В качестве привода для съемника гидравлического СГШЭ200 на мобильной базе используется двухканальная гидростанция с рабочим давлением 70 МПа. Управление гидравлическим потоком жидкости подача / сброс производится дистанционным пультом с помощью электромагнитного клапана. Двух режимный насос гидравлической станции обеспечивает высокую скорость перемежения штока без нагрузки и плавность хода под нагрузкой, малую скорость.
Позиционирование вертикальной осевой составляющей главного силового гидроцилиндра производится подвижной кареткой на которой крепится съемник. Привод каретки осуществляется цепным механизмом в вертикальной плоскости. Привод цепного механизма каретки осуществляется при помощи автономного гидроцилиндра на транспортной тележки (штабелере), привод ножной с разгрузочным вентилем.
Перечень поставляемого оборудования:
Съемники гидравлические серии СГШЭ с внешним приводом
| МОДЕЛЬ | Усилие | Кол-во захватов | Диаметр снимаемой детали | Глубина захвата | Вес |
| тс | шт | мм | мм | кг | |
| СГШЭ50 | 50 | 3 | 500 | 400 | 110 |
| СГШЭ100 | 100 | 3 | 550 | 400 | 185 |
| СГШЭ200 | 200 | 3 | 600 | 400 | 540 |
| СГШЭ320 | 320 | 3 | 800 | 400 | 850 |
| СГШЭ500 | 500 | 3 | 900 | 400 | 1300 |
| СГС-ХХХ | согласно Т.З. | согласно Т.З. | согласно Т.З. | согласно Т.З. | зависит от модификации |
Видео обзор: Съемника гидравлического СГШЭ200 с электроприводом на базе штабелера
